Comment faire un mur de soutènement ?

Le mur de soutènement est un élément essentiel de l’aménagement paysager. Il s’avère très utile dans les problématiques de terrains en pente pour aménager des surfaces horizontales comme un accès ou une terrasse.

Les éléments du muret permettent ainsi de retenir la terre lorsque l’on souhaite raccourcir un talus. On peut aussi l’utiliser à des fins esthétiques pour réaliser différents paliers et donner du volume au terrain ou simplement réaliser une jardinière XXL !

Quels matériaux choisir pour un mur de soutènement ?

De nombreux matériaux sont envisageables pour la réalisation d’un muret de retenue de terre. Chacun possède ses avantages et ses inconvénients.

Voici un rapide tour d’horizon.

Les avantages du mur de soutènement plastique préfabriqué

Vous l’aurez compris, l’élément en L présente de nombreux avantages qui en font un matériau de choix pour la construction de ce type d’ouvrage.

Ce soutènement en L est 3 à 4 fois plus léger qu’un soutènement préfabriqué en béton. Il ne nécessite pas l’usage d'engins de manutention.

Conçu en matières plastiques recyclées, c’est un produit vertueux qui favorise le réemploi du plastique plutôt que de le détruire.

En plus de s’inscrire dans une logique de développement durable, cette matière présente l’avantage de se travailler aussi facilement que le bois. Elle se coupe, s’assemble par vissage. Elle peut aussi être rabotée ou chanfreinée ! Un véritable gain de temps et un plaisir de travail lors de la mise en œuvre.

Cette matière recyclée présente un avantage fondamental pour le soutènement. Extrêmement résistante, elle est imputrescible et hydrophobe. Elle résiste également aux variations de températures (-20° à +50°) ainsi qu’aux intempéries et aux rayons UV.

Grâce à sa longue durée d’utilisation, son absence d’entretien et sa mise en œuvre rapide et simplifiée, ces éléments préfabriqués en L sont une véritable solution économique !

Ce mur en L est proposé en 3 hauteurs.

Les étapes de construction du mur de soutènement

Avant de se lancer

Une étude du sol est indispensable avant tout projet de soutènement. Cela permet de déterminer la faisabilité et la compatibilité de la solution retenue.

Par exemple, certains types de sol comme l’argile sont défavorables au drainage de l’eau. Cela ne signifie pas que le projet est impossible mais une solution de drainage adaptée devra être mise en place au préalable. Confiez cette étude à un professionnel.

Pour une bonne durée de vie du soutènement, l’étude de la résistance de l’ouvrage est impérative. Il faut pouvoir déterminer si le matériau choisi répond aux contraintes de pentes maximum, de hauteur maximum ainsi que de la force de poussée de la terre retenue.

Classes de charges selon les normes DIN 1045-2 et DIN EN 206-1

Classe de charge 1 :
Terrain sans pente, remblaiement à l’arrière du mur de soutènement.
Charge supporté : p = 1,0 kN/m²

Classe de charge 2 :
Dito classe de charge 1, surface carrossable avec véhicule léger.
Charge supporté : p = 5,0 kN/m²

Classe de charge 3 :
Remblaiement en pente (jusqu’à 20°).
Sans calcul statique.

Classe de charge 4 :
Surface carrossable pour trafic régulier.
Charge supporté : p = 16,7 kN/m².

Classe de charge 5 :
Surface carrossable pour trafic régulier.
Charge supporté : p = 33,3 kN/m²

Mur en L
Classe de charge	H. 55 cm	H. 80 cm	H.105 cm
1	✔	✔	✔
2	✔	✔	✔
3	✔	✘	✘
4	✘	✘	✘
5	✘	✘	✘

Préparation et terrassement

ETAPE 1 : Délimitez la zone de terrassement avec des piquets et un cordon ou du spray de marquage.

ETAPE 2 : Afin de réaliser des fondations solides, creusez le sol sur une profondeur de 60 cm. La largeur de la fondation équivaut à la moitié de la hauteur du mur de soutènement. Compactez ensuite le sol.

ETAPE 3 :Tapissez le fond de la tranchée avec du gravier. Il agit comme une couche drainante et protège la semelle du gel.

ETAPE 4 : Réalisez la fondation en béton et mettez la de niveau. Il est indispensable qu’il ne pleuve pas sur 2 à 3 jours consécutifs. Laissez le béton durcir entre 4 jours et 1 semaine.

Installation des murs en L en ligne

Placez les éléments sur la fondation en béton en vérifiant leur alignement et leur verticalité.

Notre conseil : pour assurer un bon alignement, la jonction des éléments et une meilleure résistance à la poussée, nous vous conseillons de les assembler en vissant des planches en plastique recyclé à l’aide de vis à bois en inox (3 vis par mur en L et par planche).

Pour les murs de hauteur 55 cm, 1 planche à 5 cm du bord supérieur suffit.

Pour les murs de hauteurs 80 et 105 cm, vissez une planche à 5 cm du bord supérieur et une seconde à 35 cm.

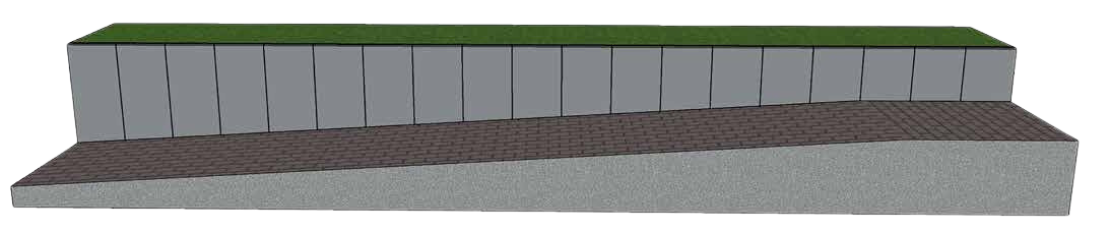

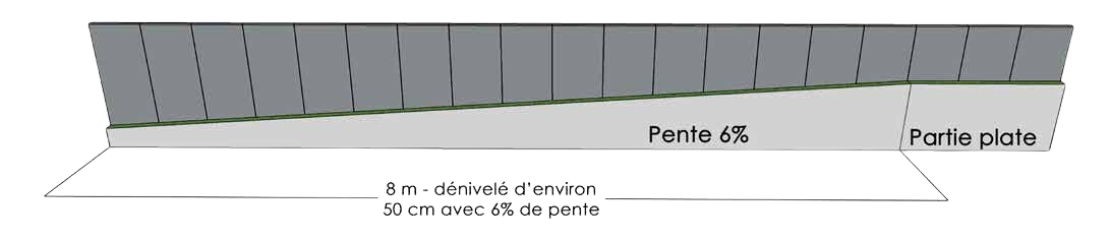

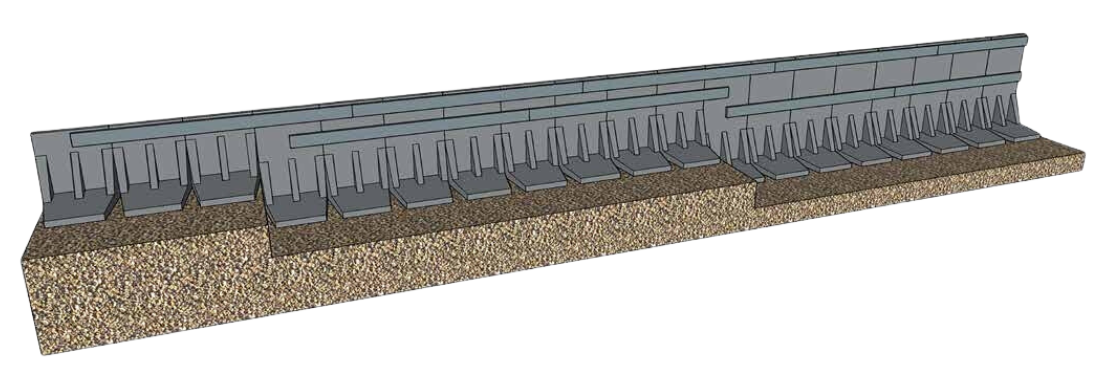

Exemple de réalisation de muret de soutènement sur sol avec dénivelé

Installation d’un muret de soutènement en angle

ETAPE 1 : Alignez les murs en L à la longueur souhaitée jusqu’à la l’élément d’angle du muret.
Pour pouvoir assembler l’angle proprement, des coupes spécifiques sont nécessaires (voir ci-dessous).

ETAPE 2 : Montez ensuite le premier élément en L (coupé lui aussi) pour démarrer la rangée perpendiculaire.
Pré-percez les planches de liaison et vissez-les en laissant un débord de 13 cm dans l’angle. Cela permettra de visser l'élément d’angle par la suite.

ETAPE 3 : Placez l’élément d’angle depuis l’extérieur sur la planche de liaison afin de reconstituer l’angle sortant.

ETAPE 4 : Vissez les planches de liaison à l’élément d’angle pour rendre le tout solidaire. Vous pouvez maintenant fixez le pied des soutènements préfabriqués en le vissant dans la fondation (Vis Ø 6 x 60 mm fournies).

ETAPE 5 : Poursuivez ensuite votre muret de soutènement en L et répétez les opérations d’assemblage et d'arrimage comme mentionné ci-dessus.

Détail de l’assemblage de l’angle

Création d’angles arrondis

Le soutènement préfabriqué en plastique Recylat est conçu avec une embase biaisée à 8° qui permet la réalisation de courbes harmonieuses. Avec 7 éléments, vous réalisez un angle de 90°.

Remblayage

Votre muret de soutènement est maintenant prêt à accomplir sa mission de retenue de terre.

ETAPE 1 : Versez du gravier contre la paroi intérieure du soutènement.

ETAPE 2 : Recouvrez le gravier d’une nappe géotextile. Ce revêtement drainant agit comme une zone tampon qui permet à l’eau de s’écouler dans le sol.

ETAPE 3 : Etalez la terre sur la zone drainante et mettez la de niveau jusqu’à la hauteur du muret de soutènement. A chaque couche de terre, il est recommandé de la compacter.

ETAPE 4 : Votre nouvelle surface est prête. Vous pouvez désormais l’aménager pour la rendre la plus agréable et fonctionnelle possible.

Schéma de coupe de l’installation du mur en L

1. Mur en L

2. Fondation en béton

3. Remblai (matériau résistant au gel)

4. Drainage

5. Terre

6. Revêtement d'étanchéité (EPDM)

Réalisations et mise en oeuvre

Découvrez le potentiel de ces murs de soutènement préfabriqués.
